KTS-562R15道桥隧智能全站仪|桥梁测量应用，引导式

文章出处: 人气：发表时间：2021-12-12 10:10

KTS-562R15道桥隧智能全站仪，道桥隧之星内嵌针对道路、桥梁、隧道施工测量的多种方法，结合智能全站仪系统强大的计算能力，既可应对普遍情况，对于复杂项目也能通过程序组合轻松搞定。

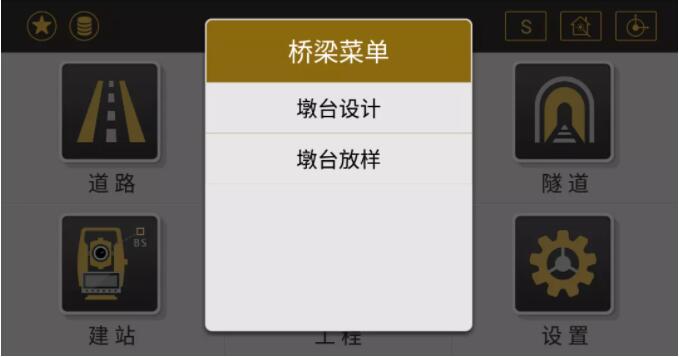

今天，我们来揭秘道桥隧之星的桥梁功能模块，简称『桥梁之星』，同时本文将结合桥梁测量应用案例，带你直观体验一下桥梁之星。

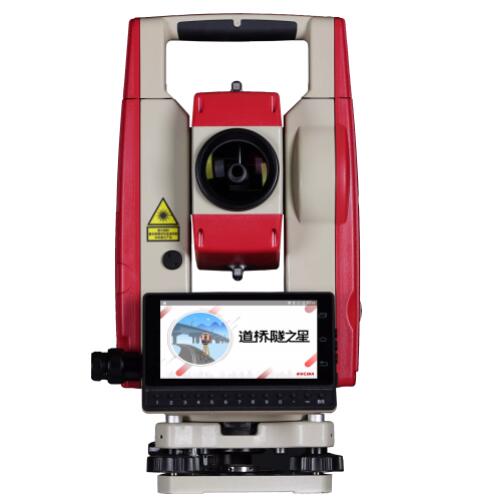

道桥隧智能全站仪

桥梁测量应用案例

桥梁之星提供桥梁墩台模块设计功能，输入相关参数后可自动计算出放样墩台坐标，根据计算坐标实施放样工作，全程引导式流程操作，简单易用。

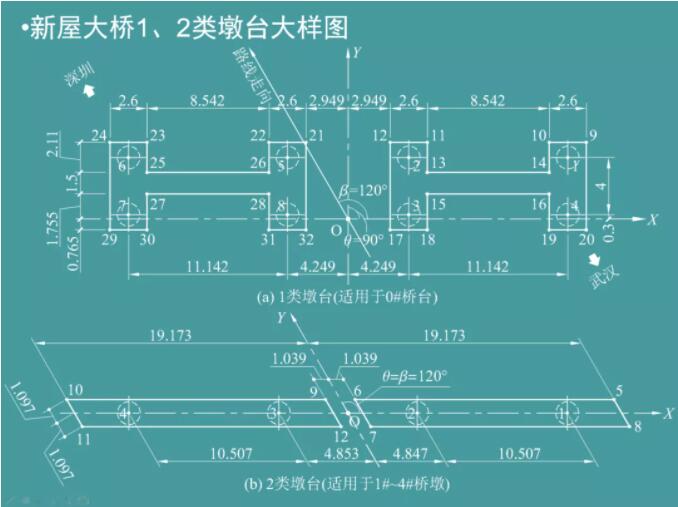

广东省新屋大桥墩台桩基坐标计算

【图】| 现场 | 全站仪 | CAD |

全站仪界面显示

操作步骤

1、进入道路设计程序，输入平纵曲线设计数据并自动计算出各里程中桩坐标.

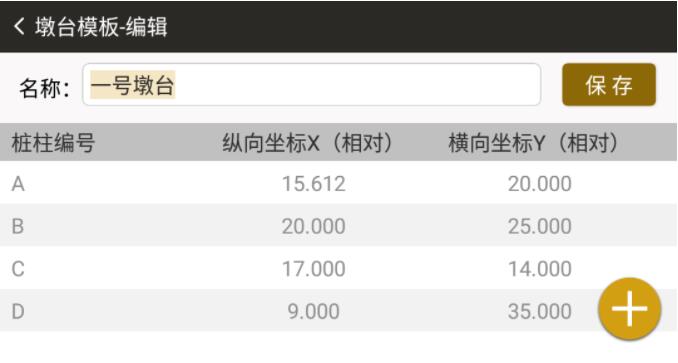

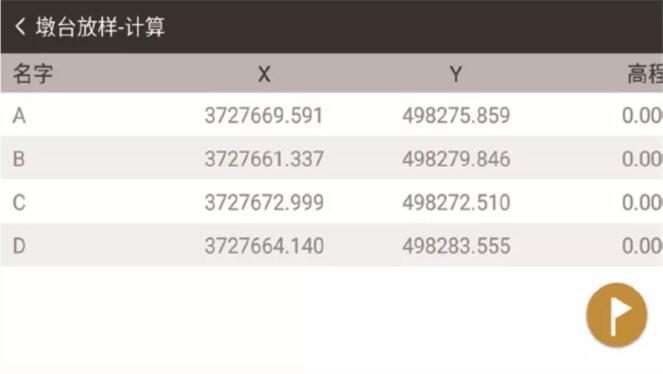

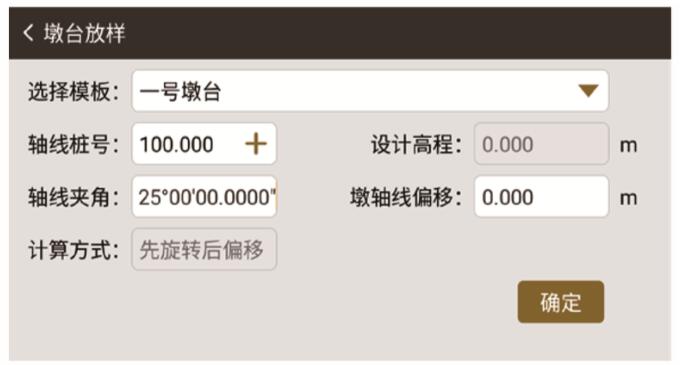

2、进入桥梁墩台设计程序，桥梁由若干个墩台组成，每个墩台使用墩台模板进行定义。输入各桩柱相对于桥梁中线的纵向和横向相对坐标。选择墩台模板，输入轴线桩号以及与轴线的角度和距离偏移量后，计算出放样桩基坐标实施放样。

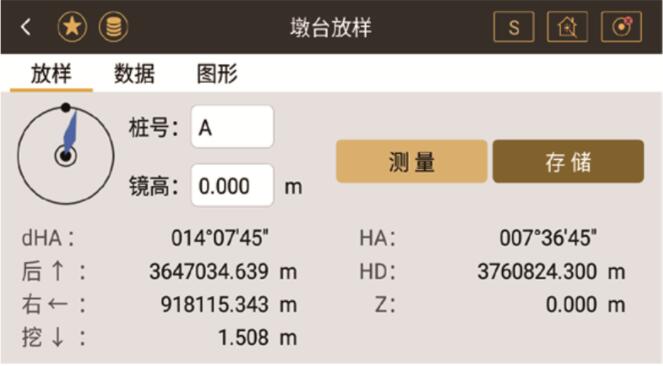

3、根据放样计算结果，选择需要放样的桩柱，根据罗盘指示以及软件的“前后”和“左右”参数项来实施放样工作。
