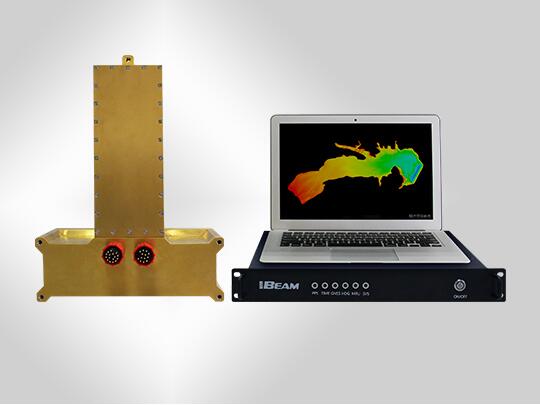

中海达iBeam 8120浅水多波束测深系统
iBeam 8120 是中海达最新推出的拥有完全自主知识产权的小型化便携式多波束测深仪，具有较高的水深分辨率和测深精度，符合IHO S44特级标准和《水运工程测量规范》要求。换能器一体化T型设计，外壳采用钛合金材料，单条带有效覆盖角度从30~140°在线可调，工作模式可选等角、等距模式，适应不同环境使用。iBeam 8120 可广泛应用于海图绘制、地质调查、航道疏浚、搜救打捞、路由调查等多个领域。
中海达iBeam 8120浅水多波束测深系统性能优势：
中海达iBeam 8120浅水多波束测深系统性能优势：
产品小型化
安装方便，能够适应小型船只安装
波束密度高
等角、等距波束模式可选，最高512个波束胜任所有调查任务
实时横摇稳定
具备实时横摇稳定功能，最大化可用扫宽，提高工作效率
高ping率
高Ping率可允许更高的测量航速，保证数据质量，节约测量时间
水深范围
水深范围
测量水深范围从0.5~500m，满足浅水测量需求
满足规范需求
符合IHO S44特级标准和《水运工程测量规范》要求
显控软件&采集、导航软件
功能强大、简单易用，全中文显示，界面人性化。采集软件色彩逼真，3D界面具备水下目标 物自动标注物体尺寸、坐标及最浅点水深
中海达iBeam 8120浅水多波束测深系统技术参数：
| 发射频率 | 200kHz |
| 波束覆盖角 | 30°~140°(在线可调) |
| 测深分辨率 | 1cm |
| 波束角 | 1.5° x 1.5° 2° x 1.5°（可选） |
| 波束数 | 512个(最大) |
| 测深范围 | 0.5m-300m |
| 声纳换能器耐压水深 | 50m |
| 最大ping率 | 60Hz |
| 工作模式 | 等角/等距模式 |
| 横摇稳定 | ±10° |
| 输入电压 | 220VAC/50Hz |
| 功耗 | 200W |
| 温度(工作/存储) | 声纳系统：-2℃~40℃/-30℃~55℃ |
| 换能器端：-2℃~30℃/-30℃~55℃ | |
| 换能器线缆长度 | 标配15m (其它长度可定制) |
| 换能器重量/尺寸 | 17.5kg（空气中）/ 420 x 320 x 200mm（钛合金） |
| 12.5kg（空气中）/ 340 x 320 x 200mm（铝合金） | |
| 甲板单元重量/尺寸 | 2.5kg/410 x 330 x 50mm |
