新手必看，科力达工程之星七参数转换方法

发表时间：2021-01-23 12:14

我们在日常的测绘当中经常要用到相关的参数，我们常用的都是四参数，软件默认算法也是四参数，七参数却用得不太多，现在我就来简单的介绍一下科力达工程之星七参数的转换方法。

七参数的概念

首先介绍一下七参数的概念：两个不同的三维空间直角坐标系之间转换时，通常使用七参数模型（数学方程组），在该模型中有七个未知参数，即：三个坐标平移量（△X，△Y，△Z），即两个空间坐标系的坐标原点之间坐标差值；三个坐标轴的旋转角度（△α，△β，△γ）），通过按顺序旋转三个坐标轴指定角度，可以使两个空间直角坐标系的XYZ轴重合在一起.

尺度因子K

尺度因子K，即两个空间坐标系内的同一段直线的长度比值，实现尺度的比例转换。通常K值几乎等于1，通常至少需要三个公共已知点，在两个不同空间直角坐标系中的六对XYZ坐标值，才能推算出这七个未知参数，计算出了这七个参数，就可以通过七参数方程组，将一个空间直角坐标系下一个点的XYZ坐标值转换为另一个空间直角坐标系下的XYZ坐标值。

参数的使用环境

1、如果地面两点的距离小于10KM，我们几乎可以忽略因采用不同椭球参数对转换精度的影响，所以，采用四参数来完成两种坐标系的转换。

2、如果地面上两点的距离超过了15km，那么我们就必须考虑两种不同坐标系所采用的椭球参数，避免因椭球参数的差异，导致点位换算后的精度过低，所以就必须采用七参数来完成两种坐标系的转换。

七参数的求解

工程之星的七参数转换操作如下：

1、首先创建工程，输入坐标系统名称，并修改高斯投影的中央子午线（浙江永康为120度）。

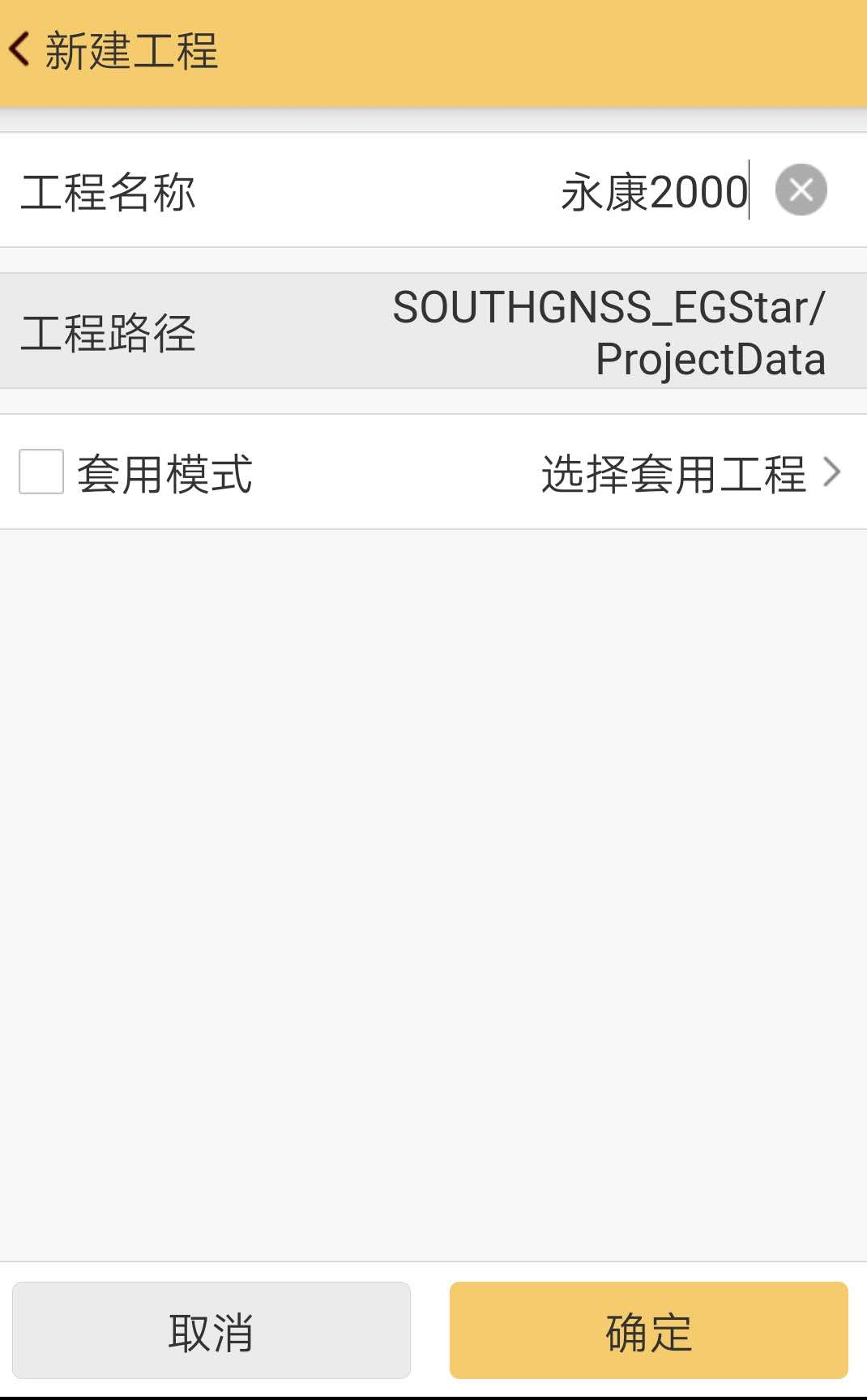

（1）新建工程：

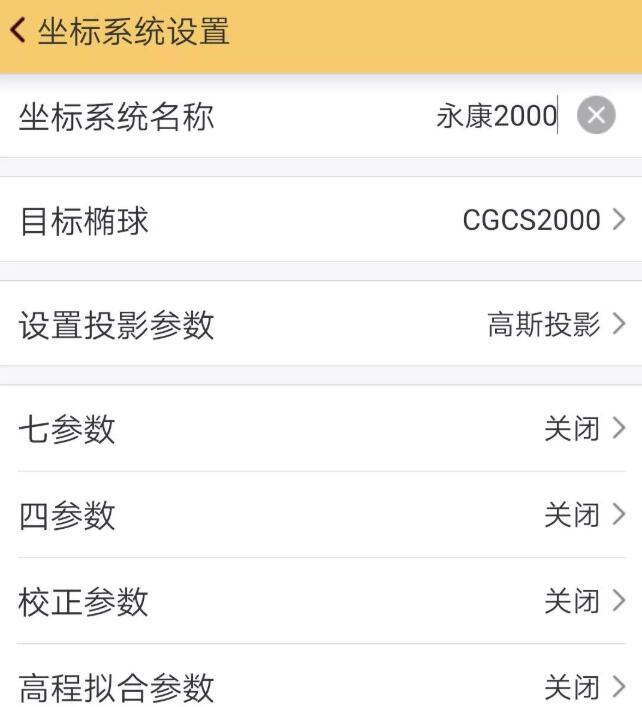

（2）输入坐标系统名称：

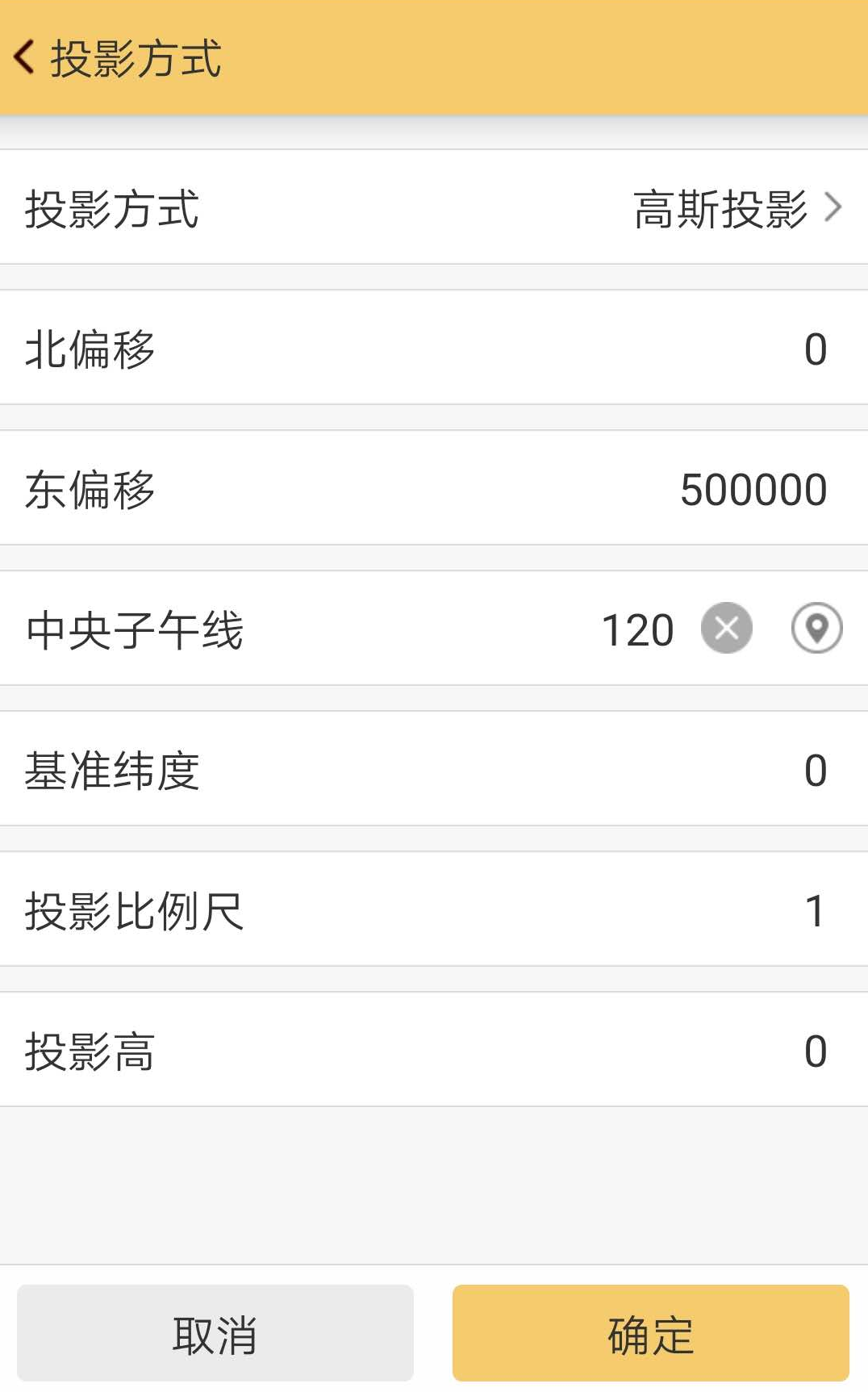

（3）修改中央子午线：

对控制点进行测量，此次测量共有27个控制点基本覆盖永康市全境，每个测量的控制点名称，点名都改成对应控制点的名称。

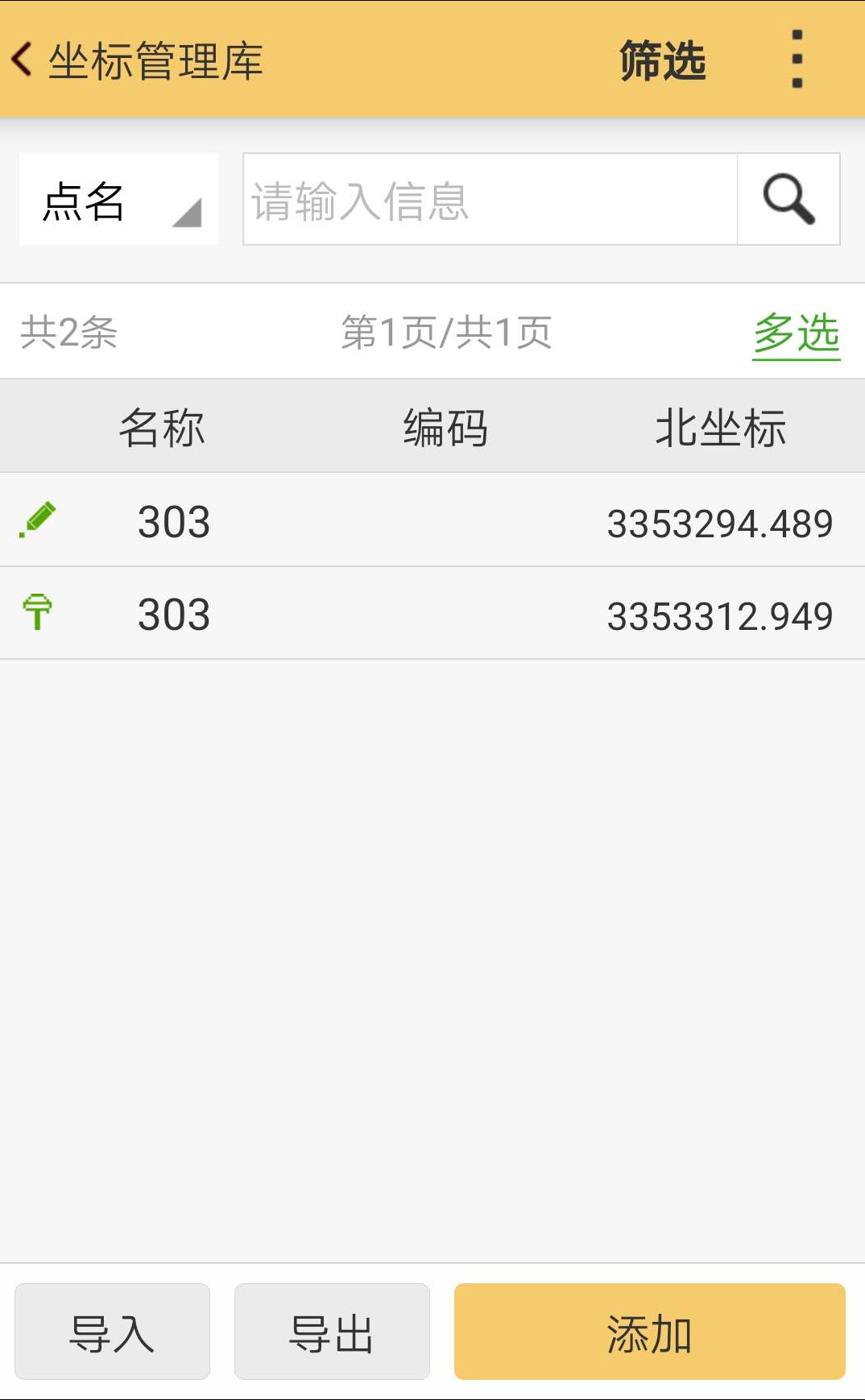

将测绘院提供的27个永康2000坐标，在输入坐标管理库里面依次增加到坐标管理库。

参数转换，最后进行七参数转换，新版工程之星，在输入菜单界面，求转换参数直接点匹配，即可对控制点和测量点进行自动匹配（前提条件：输入坐标管理库控制点名称和测量保存点的名称必须一致）。

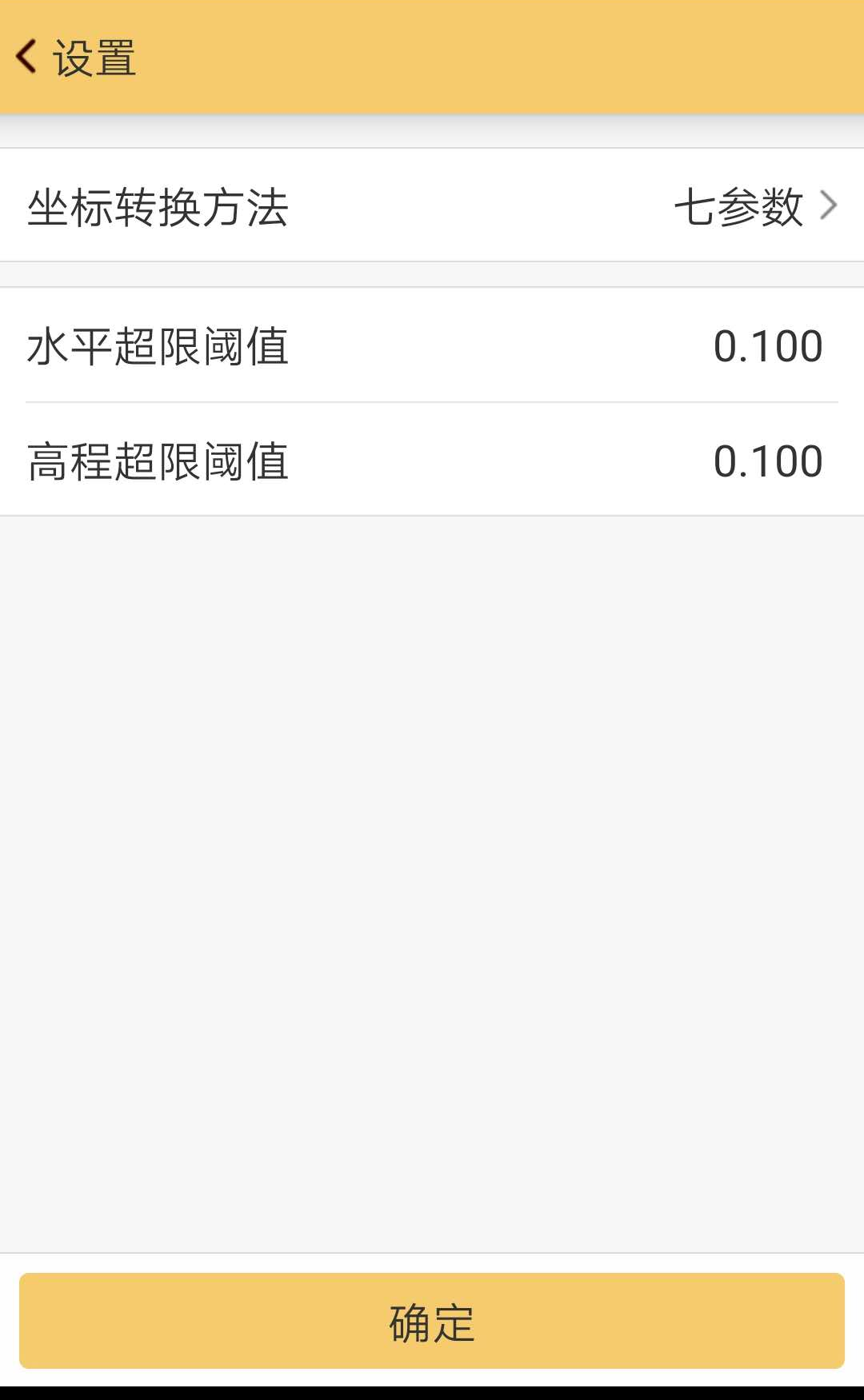

点右上角图标设置图标，选择七参数，并确定。

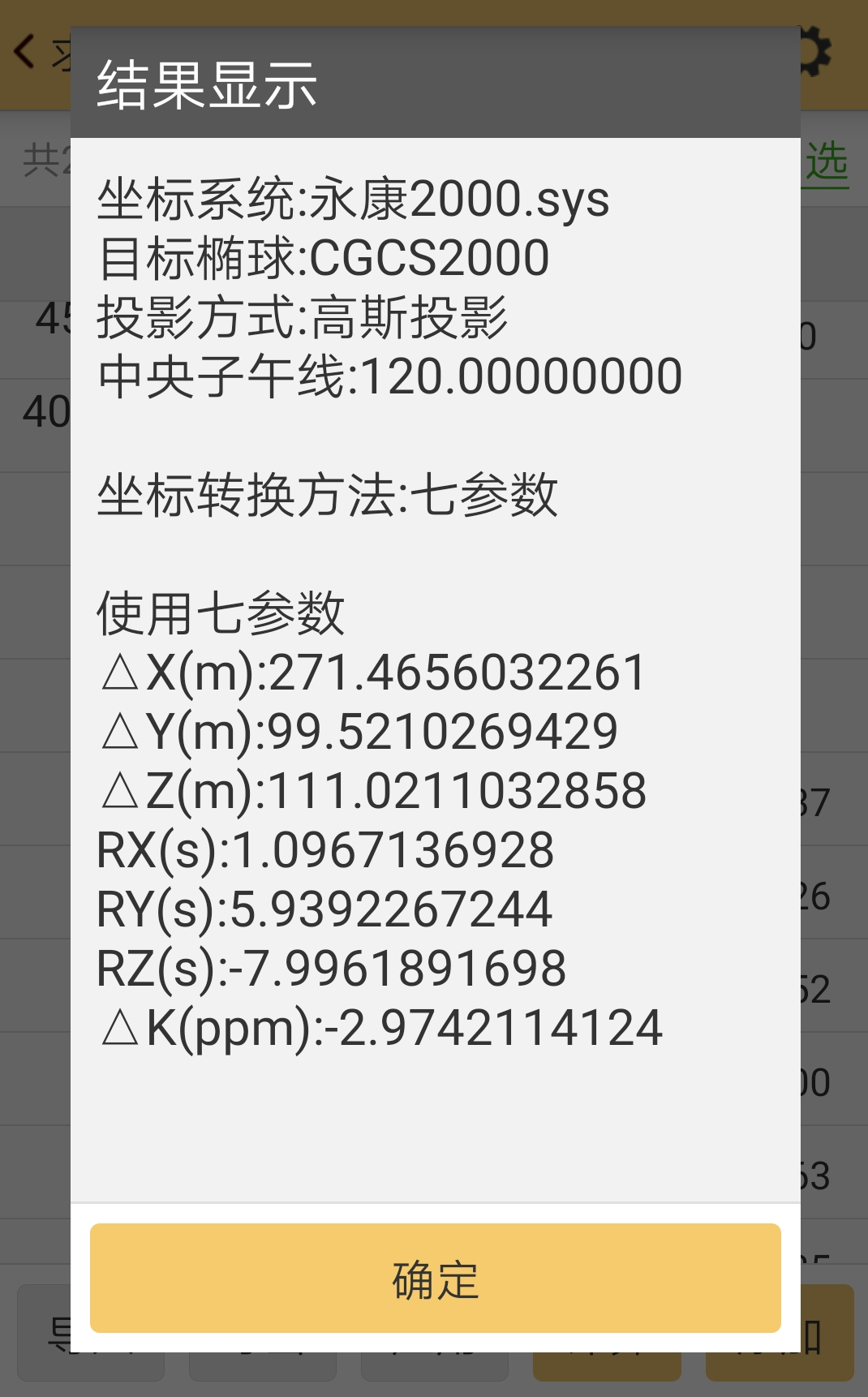

点击计算后得到七参数的计算结果如下：

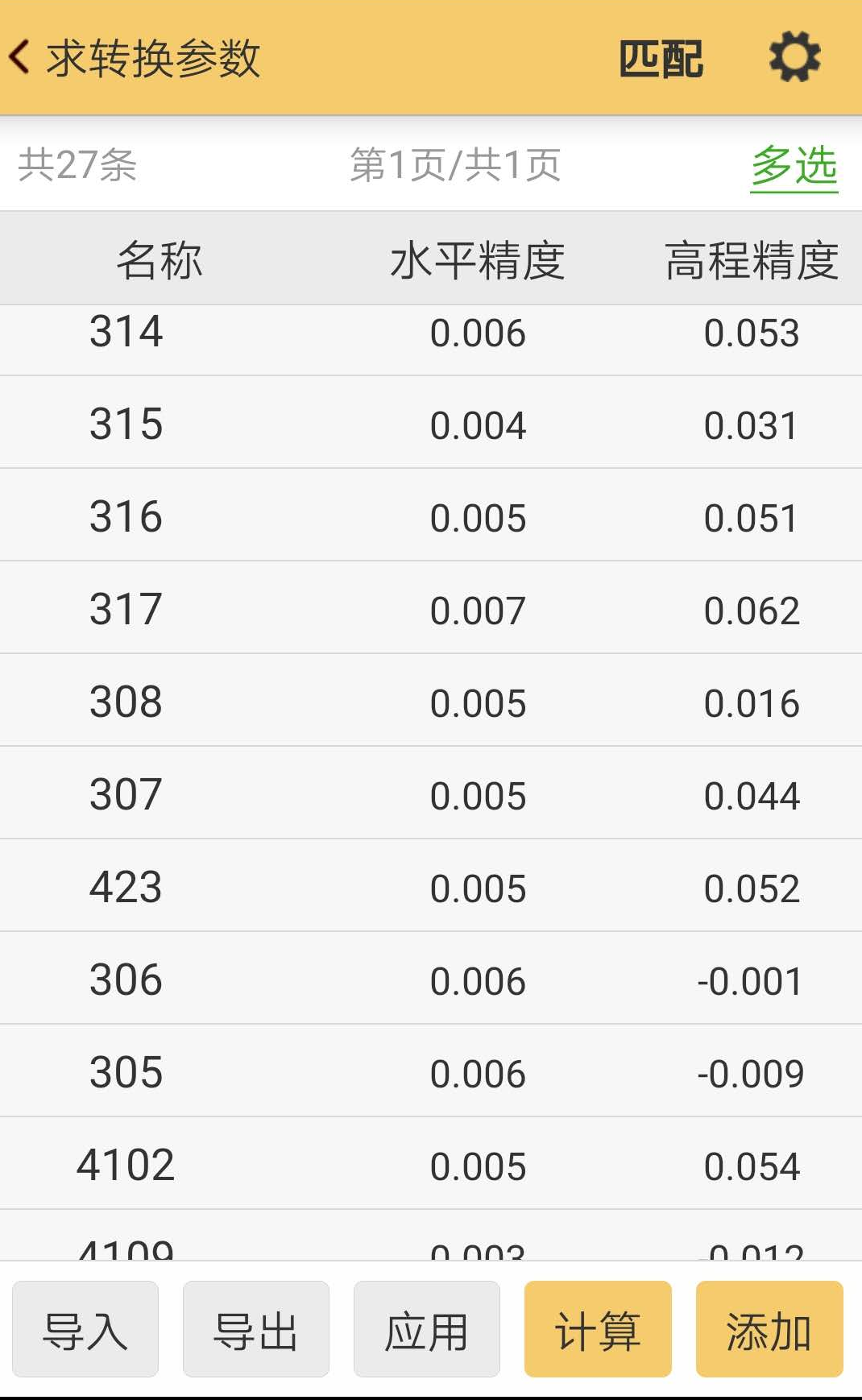

向右滑动屏幕到能看到水平精度和高程精度的界面，查看测量的精度成果，如果没有超限，即可进行应用，如果出现超限的情况，可以选中对应的点进行编辑，勾选不使用高程使用或者不使用平面。没有超限提醒后，直接点应用即可。至此七参数转换完成，即可进行测量放样作业。
