RTK『边坡放样』这样操作，新手少走弯路！

发表时间：2021-01-25 16:43

边坡的存在是保证路基稳定，边坡形式主要分为两种，一种是填方边坡，另一种是挖方边坡。下面我们介绍一下边坡在科力达工程之星中的放样方法。

边坡放样操作指南

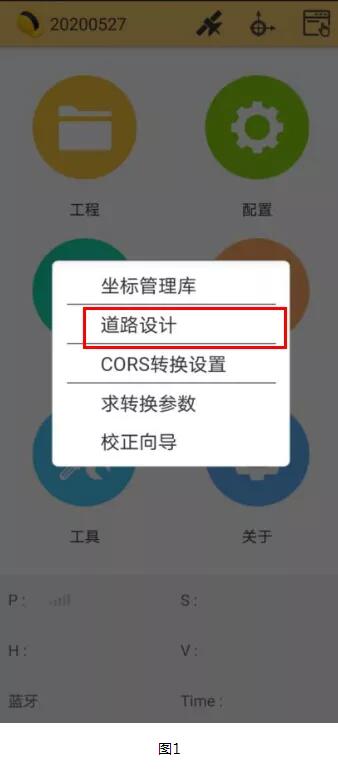

1、首先，打开手簿上的工程之星5.0，点击“输入”，选择“道路设计”

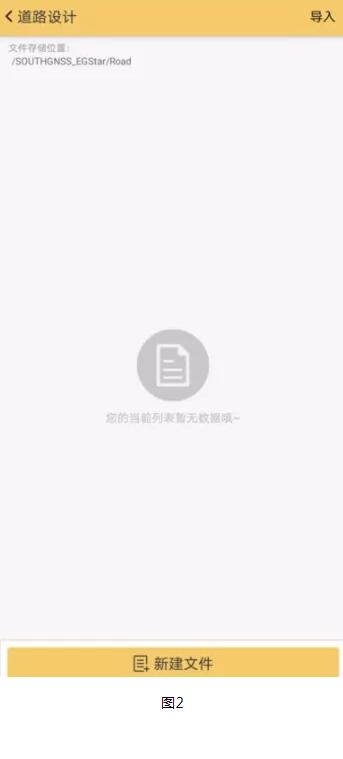

2、点击新建，新建一个文件夹。

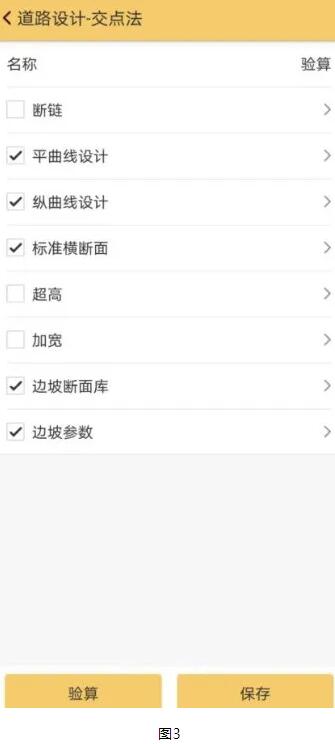

3、文件夹里先输入平曲线设计、纵曲线设计、标准横断面等相关参数，复核无误后，再进行后续操作。

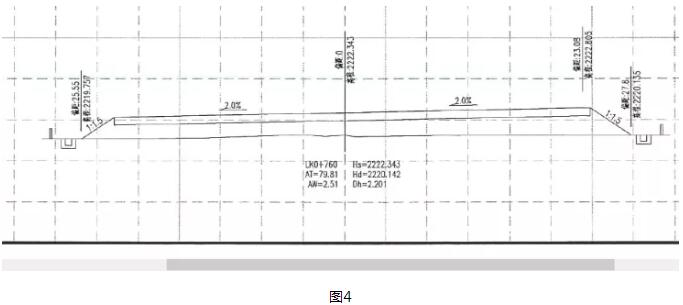

4、先准备好边坡断面参数，如图4所示LK0+760断面，左右幅均为1:1.5的填方边坡。

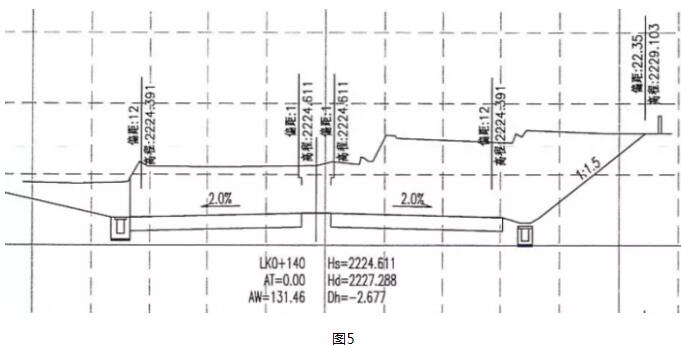

LK0+140右幅为1:1.5的挖方边坡，碎落台宽度为2m，路基宽度为12.75m。

5、先把要用的边坡断面类型归档在边坡断面库里面。点击“边坡断面库”，选择相应的边坡元素，这里我们以“定高放坡”为例，按图纸输入相应的名称、坡高、坡比，这里我们输入8米，坡比1.5。

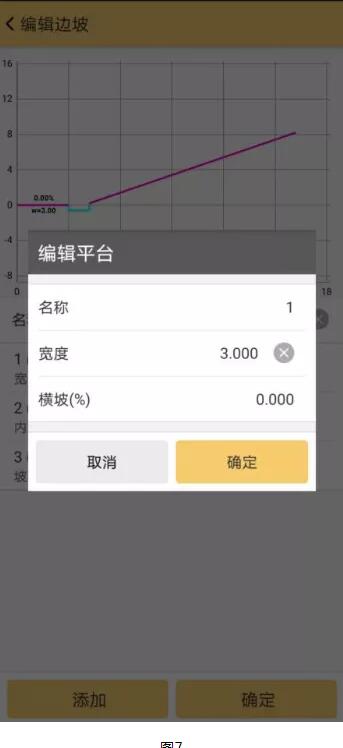

继续点击“添加”，选择相应的边坡元素，这里以添加“平台”为例，输入平台宽度

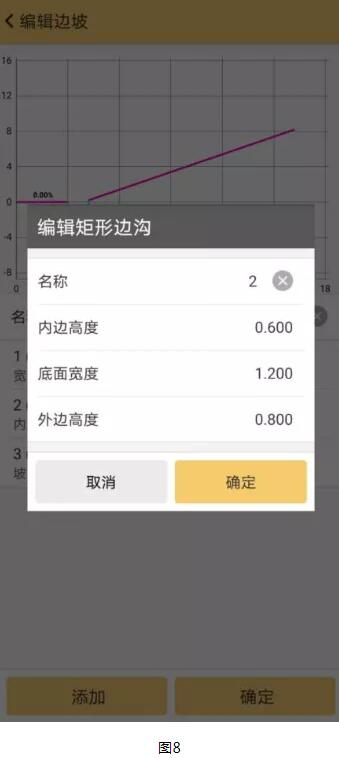

继续点击“添加”，选择相应的边坡元素，这里以添加“矩形边沟”为例，输入“内边高度”、“底面宽度”、“外边高度”，点击“确定”。

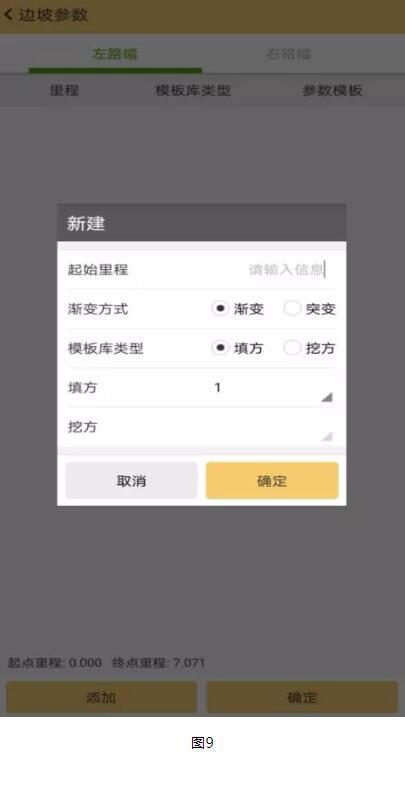

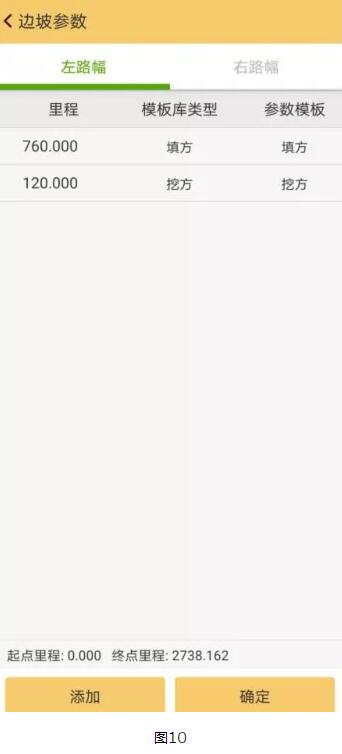

6、回到道路设计界面，点击“边坡参数”，点击”添加”,输入“起始里程”，选择“渐变方式”和“模板库类型”，选择“填方”或“挖方”相应的模板库类型。

7、完成了边坡参数的输入，核对无误后，即可进行“道路放样” 中的“边坡放样”。

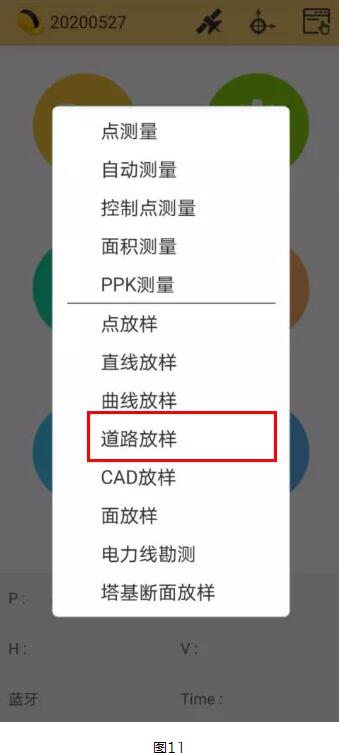

8、返回主界面，点击“测量”，进入“道路放样”。

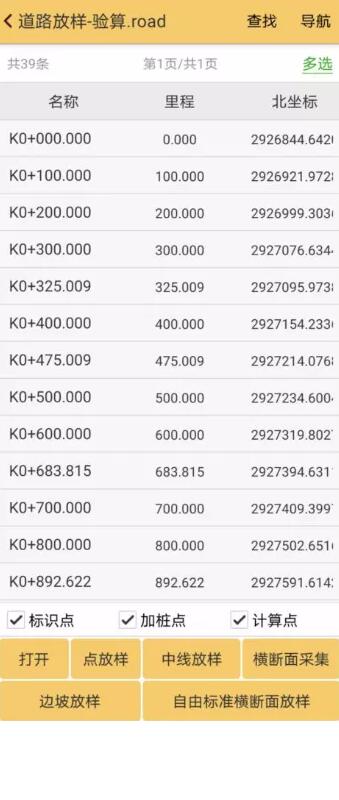

9、选中要放样的桩号，点击“边坡放样”，进行边坡放样工作
