中海达RTK基准站-使用内置电台如何设置固定解?

文章出处: 人气:发表时间:2019-12-25 17:19

内置电台工作示意图:

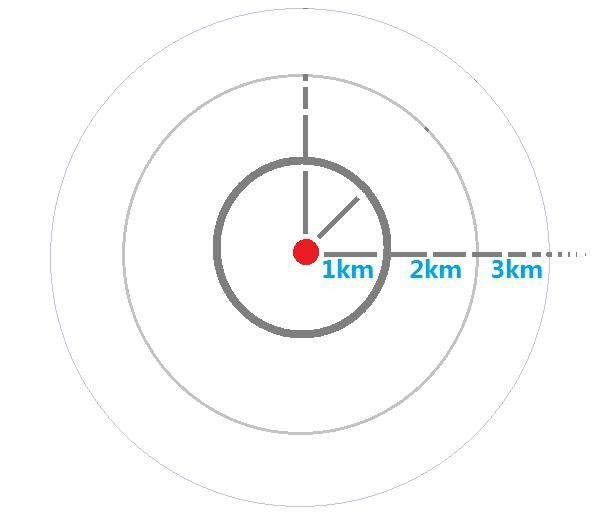

内置电台信号发射距离示意图
1、设置基准站发射信号
1.1 手薄连接基准站 10903689

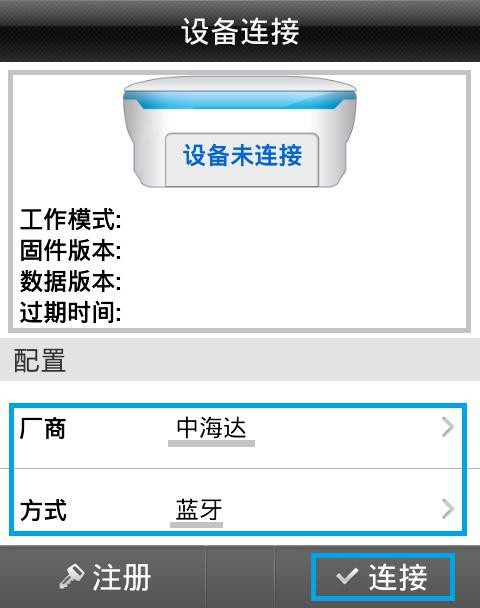

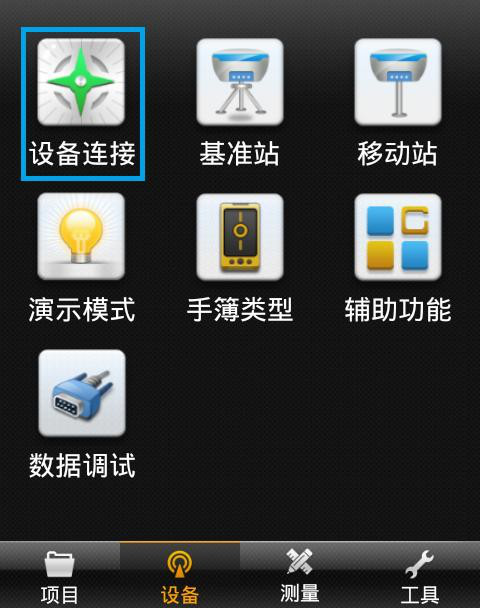

①进设备连接
②点击连接

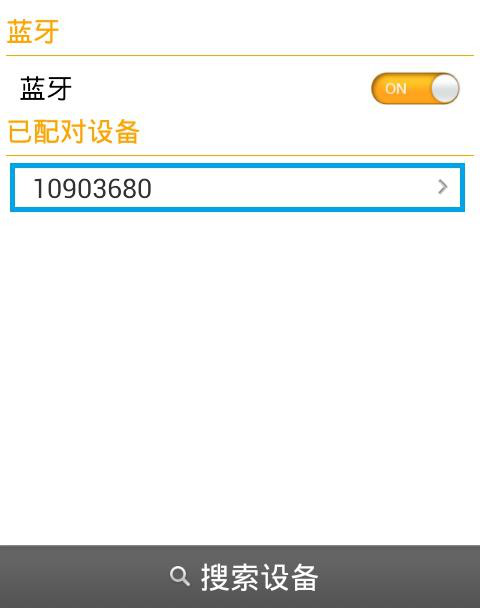

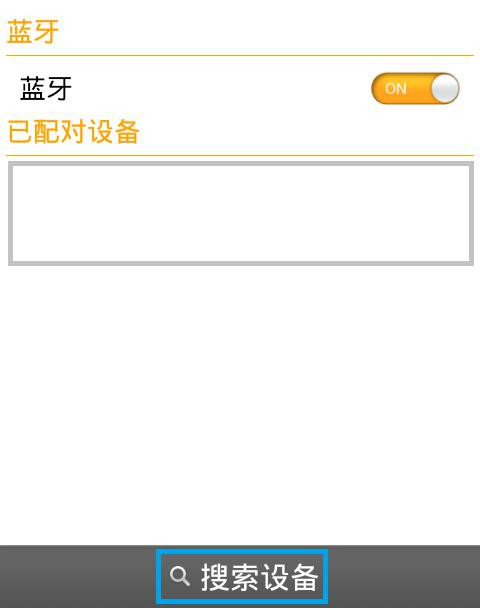

③搜索设备
④选择对应机身号:例如10903680

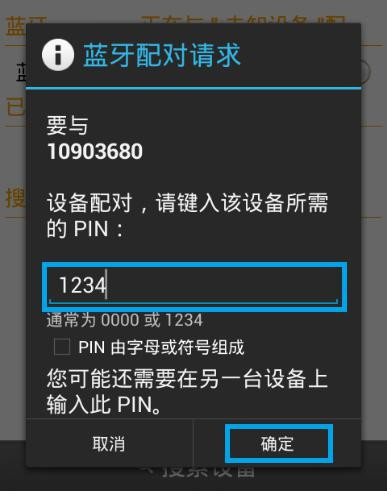

⑤输入配对码 1234
⑥连接成功,已连接上10903680 主机!




1.2 设置基准站发射信号
进基准站 把 10903680 设置为基准站站工作模式。

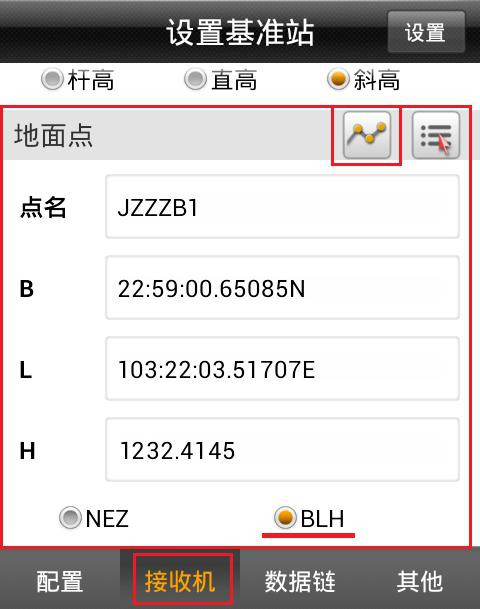

① 接收机里平滑采集坐标 接收机选择 BLH 平滑采集坐标 如果不平滑采集 一个坐标,基准站不发射信号!

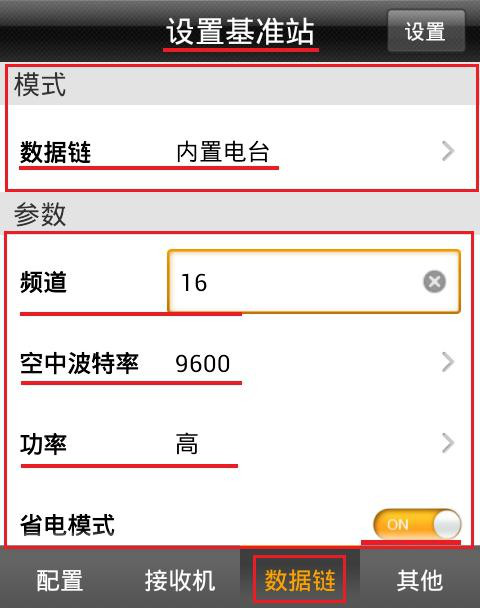

② 数据链选择内置电台频道: 16(<99 即可)
空中波特率:9600 功率: 高 省电模式: 关闭
使用内置电台时,基准站一定

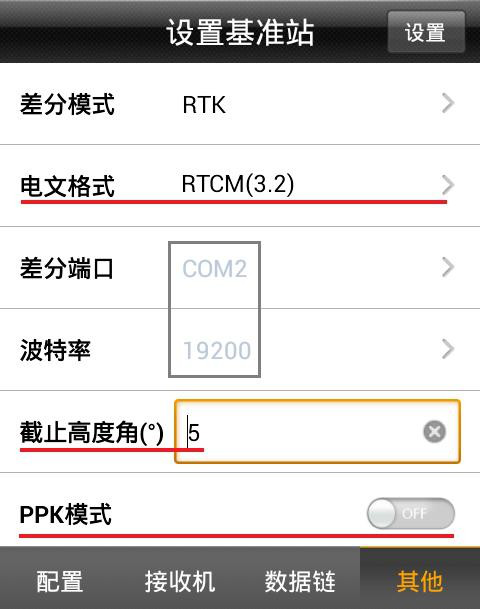

③ 其他里电文格式选择 RTCM3.2 电文格式: RTCM3.2
其他页里只用设置电文格,其他默认!
④ 设置:

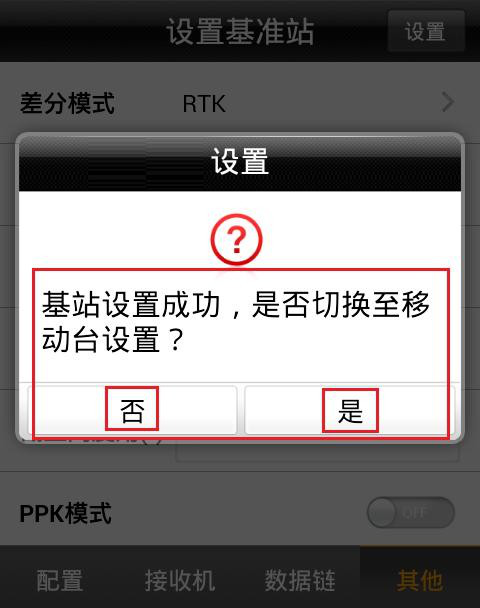

同时会弹出提示框:
点是还是否? 基准站主机信号灯不闪,点否,重新平滑采集坐标设置基准站 基准站主机信号灯每秒闪一次,点是,断开与基准站的蓝牙连接。




2、设置移动站接收信号
2.1 手薄连接移动站


2.1 设置移动站接收信号

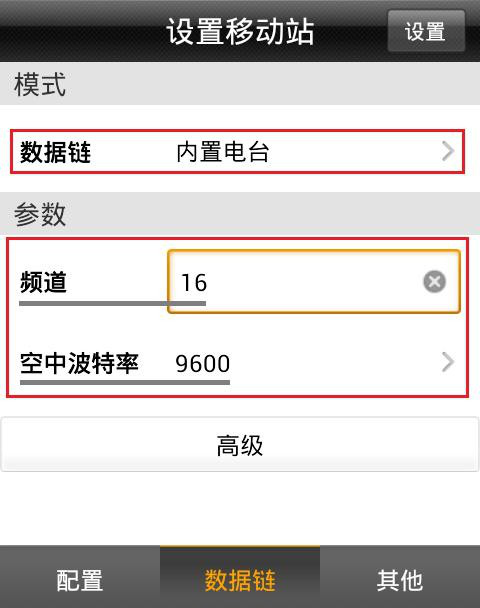

① 数据链选择内置电台 频道: XX(<116)空中波特率:9600

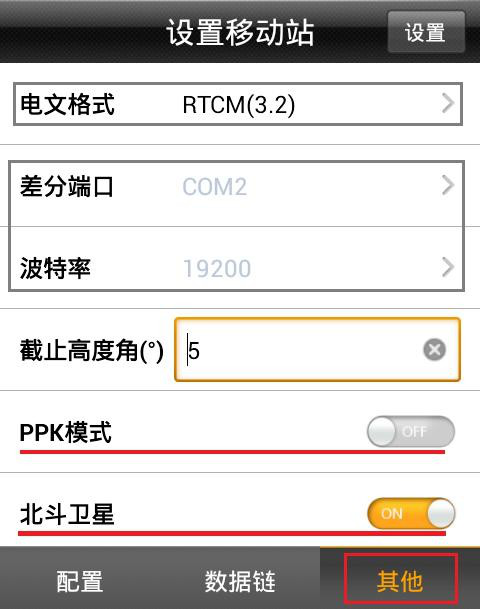

② 其它电文格式:选择 RTCM3.2 其它默认


③ 设置


移动站设置成功后,移动站中间信号会每秒闪一次,稍等片刻,手薄会显示“固定”!
