工程之星5.0 土方计算

文章出处: 人气：发表时间：2021-08-11 14:43

工程之星5.0 | 土方计算不会？操作指南送你！

面放样功能是为配合土方计算的基础功能，下面详细讲解一下操作步骤。

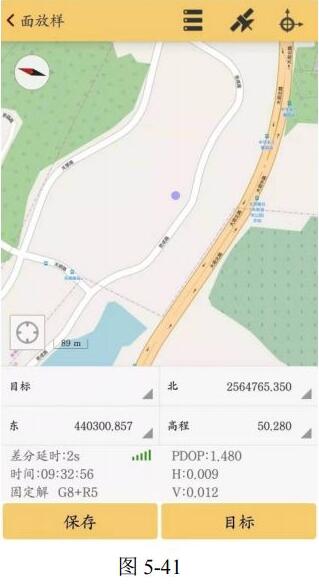

点击测量→面放样，进入面放样界面，如图 5-41

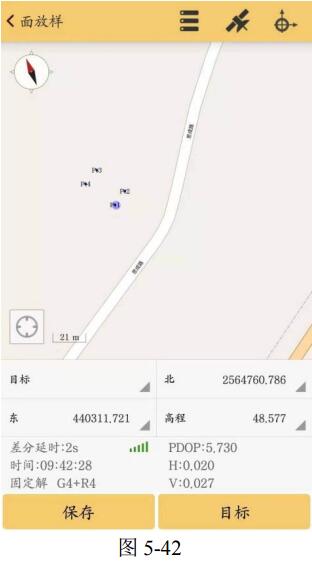

点击保存，依次对目标边界进行点测量。如图 5-42
工程之星5.0 土方计算

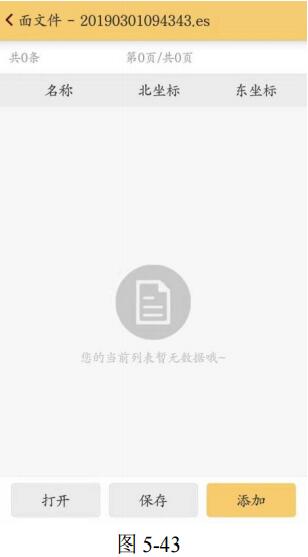

点击目标，进入面文件管理界面。如图 5-43

点击添加，添加方法有三种

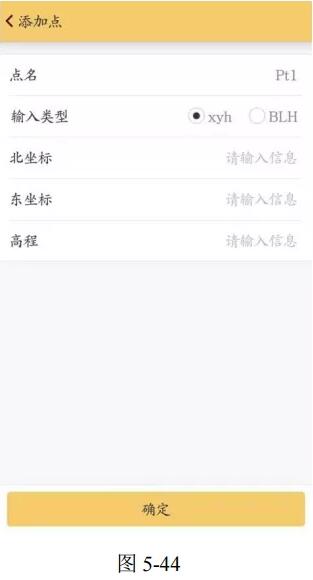

手动输入：手动输入目标点坐标。如图 5-44

定位获取：实时定位获取点坐标。

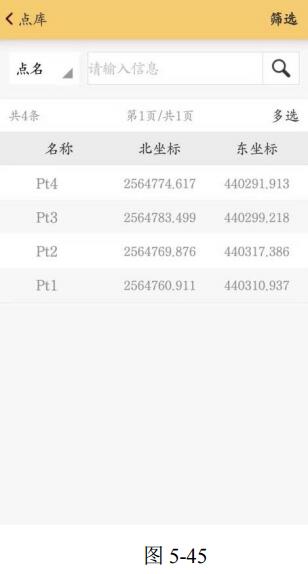

点库获取：进入点库，进行目标点选择。如图 5-45

以点库获取为例，在点库当中依次点选目标点，选择完成后，点击保存，面积文件将以*es格式保存。如图 5-46

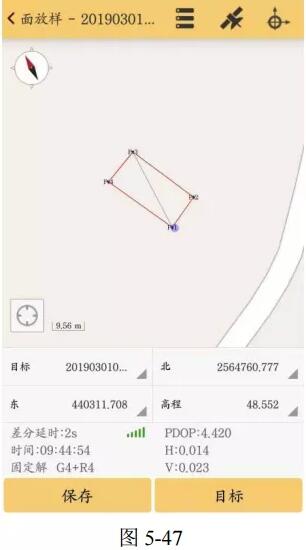

返回面放样界面，即可自动显示目标地物范围图形。如图 5-47

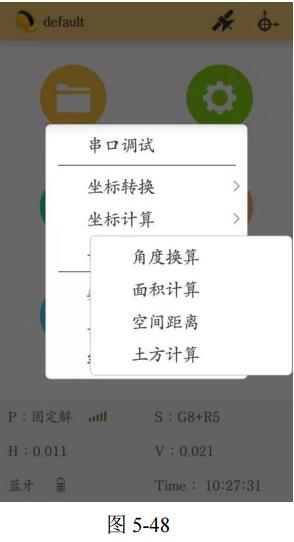

返回主界面，点击工具→其他计算→土方计算。在工程之星5.0进行简单的土方计算时，首先得具备（建立符合现场的坐标系参数，知道设计高程或者设计面文件），按规律测量出现场需要计算土方的区域坐标，进入土方计算界面如图 5-48：

进去面文件，点击打开或者添加测量好的点，先保存（给测量面取名字），后点击确定，如图 5-49：

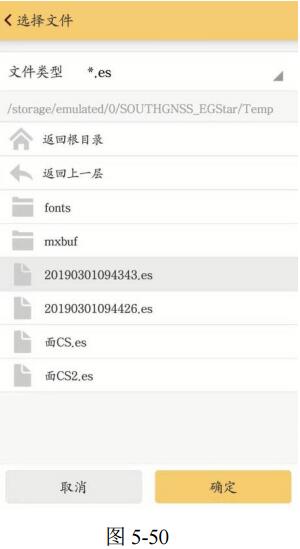

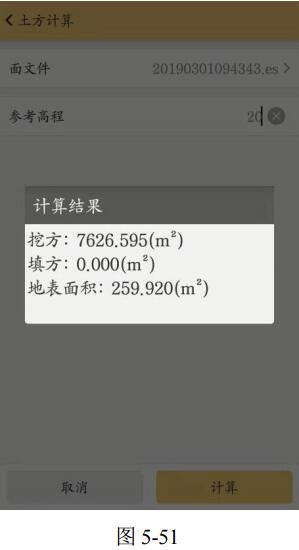

在面文件栏，点击“选择文件”进入面文件界面，点击打开，找到前面面放样所保存的面放样文件，如图 5-50，点击确定；再次点击确定，返回土方计算界面，输入参考高程，点击计算，即可得出目标地所需要“挖”或“填”的土方量。如图 5-51：
