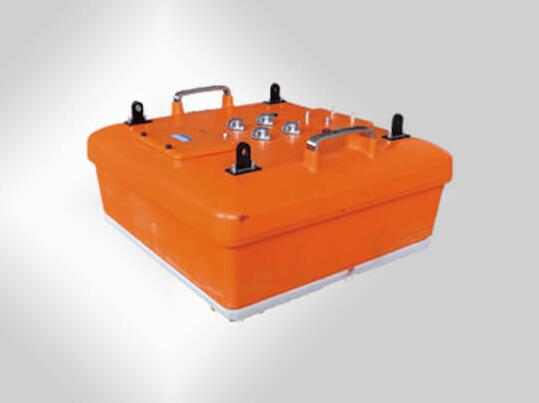

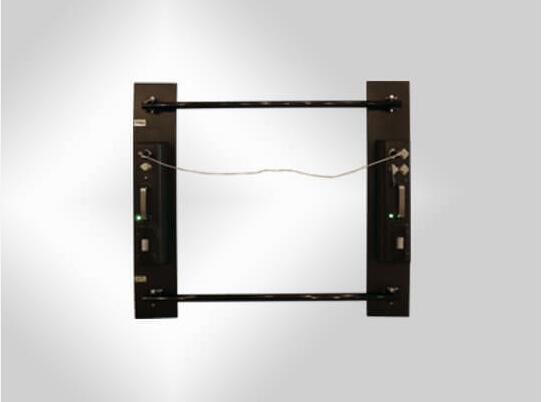

中海达.QFind-100 MHz无线探地雷达
QFind系列无线探地雷达源于美国浅层探测实验室，核心组部件完全美国进口，配合中海达高性能的雷达测试分析系统，进行地质勘查、地下埋藏物探测、混凝土质量检测、建筑结构检查分析以及评价。目前，广泛应用于交通、桥梁、科研、工程等行业。
中海达.QFind-100 MHz无线探地雷达性能优势：
隧道施工中的地质、水文情况复杂，不可预见因素较多，且其主体部分为隐蔽工程，工程质量检测较为困难。
由于探地雷达具有异常图像直观、工作效率及分辨率高等优点，该方法可应用在隧道超前地质预报中的短距离（15~60m）预报、隧道质量检测、挡墙病害检测等，为隧道开挖与支护设计、施工提供依据，并未隧道动态施工提出施工建议，以减少施工的盲目性，保证施工的质量、进度和安全，降低工程造价。
雷达原理：
地质雷达由发射部分和接收部分组成。
发射部分由产生高频脉冲波的发射机和向外辐射电磁波的天线(Tx)组成。
通过发射天线电磁波以 60°～90°的波束角向地下发射电磁波，电磁波在传播途中遇到电性分界面产生反射。
反射波被设置在某一固定位置的接收天线（Rx）接收，与此同时接收天线还接收到沿岩层表层传播的直达波，反射波和直达波同时被接收机记录或在终端将两种显示出来。
波的双程走时由反射脉冲相对于发射脉冲的延时而确定。
雷达图形常以脉冲反射波的波形形式记录。波形的正负峰分别以黑色和白色
表示，或以灰阶或彩色表示。
这样，同相轴或等灰度、等色线，即可形象地表征出地下反射界面。在波形记录上，各测点均以测线的铅垂方向记录波形，构成雷达剖面。
基本过程：
发射机发射一 “列”电磁脉冲， 该脉冲在介质中传播
在地下介质的电特性有变化的地方发生反射(即散射)
接收机拾取“背散射”信号，记录它 并将其显示在计算机屏幕中
中海达.QFind-100 MHz无线探地雷达技术参数
中海达.QFind-100 MHz无线探地雷达技术参数
1、天线中心频率100MHz
2、软件操作系统平台支持Windows 2000/NT/XP/Vista/Win7
3、雷达主机与屏蔽天线为一体化设计
4、信号处理天线：含8个立体全方位接收天线；A/D为16位；
5、主机采样频率：50k~285kHz（可选）；
6、分辨率：2 ps ；
7、时窗范围：5ns～1us，多档可选；
8、测深范围：0~40m
9、测量方式：逐点测量、距离控制触发测量（DMI）、测量轮、连续时间测量可选；
10、显示方式：伪彩图、堆积波形或灰度图；
11、雷达数据传输可同时支持无线网络和有线网络两种方式；
12、雷达供电方式为内置镍氢高性能、可充电电池供电，单块电池可连续工作9小时；12VDC 内置。
13、可采用任何具有WLAN 功能的设备作为显示、处理、及存储器，如手提式笔记本电脑、PDA等.
14、系统采样点数：256、512、1024、2048、4096或8192、16384可选.
15、整套系统小巧轻便、简单易学、可单人操作完成
16、扫描速率（扫描/秒）：1-488
17、波形叠加次数：1-4096
18、脉冲源最大输出幅度1200(V)
19、可编程增益(dB)：-10~+80
20、工作温度：-30℃～+70℃；
21、储存温度：-40℃～+80℃；
22、防水标准：IP65
23、工作环境允许有水、土、尘和振动；
24、工作模式：小推车和拆散拖拉测量两种
25、标准配置：主机（主机与屏蔽天线一体机），带有数据处理软件的笔记本电脑，小推车，1m控制网线光缆，电源线，12V耐高温镍氢充电电池，数据采集处理软件。
