工程之星5.0道路放样之桩点放样操作流程

文章出处: 人气：发表时间：2020-10-24 10:37

道路放样是将图纸上设计的道路按照设计要求测设到相应的实地上。根据工程测量的需要，可以对道路的横断面和斜断面进行测量和放样。

道路放样是工程之星5.0软件的核心功能之一，继承了工程之星传统外业作业模式的经典界面。道路放样主要分成道路中线放样、桩点放样（包含计算点，标识点，加桩点）和横断面放样。本篇文章将为大家详细介绍桩点放样的具体操作方法，如下：

桩点放样

点击“目标”可以看到道路放样选择界面：

标题栏下方是桩点搜索，点击“点名”可见下拉选项（点名、里程、页码）。根据搜索选项输入相应的搜索内容，点击搜索即可。界面中部显示是桩点坐标，可根据下面的标识点、加桩点和计算点选择快速显示不同类型的桩点。

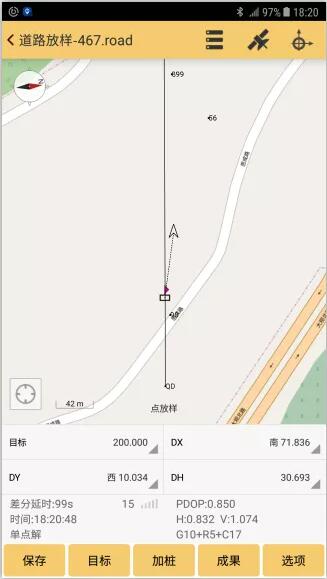

选择一个桩点，点击“点放样”则直接返回地图放样选中的桩点。界面下方中间会显示“点放样”标识，说明当前模式为道路桩点放样模式。

桩点放样默认显示目标、DX、DY、DH。

目标：显示放样目标的里程。

DX：提示向南走或者向北走的距离。

DY：提示向西走或者向东走的距离。

DH：当前位置与目标桩点高程的高差。

桩点放样采集坐标是在坐标管理库进行查看管理的。

以上便是工程之星5.0软件道路放样功能四种类型之桩点放样的具体操作步骤。希望用户朋友们在阅读文章后，对道路放样功能的应用有更全面的了解和掌握！

此文关键字：RTK测量技术
