KTS-562R15道桥隧智能全站仪|桥梁测量应用,引导式

文章出处: 人气:发表时间:2021-08-09 16:13
KTS-562R15道桥隧智能全站仪,道桥隧之星内嵌针对道路、桥梁、隧道施工测量的多种方法,结合智能全站仪系统强大的计算能力,既可应对普遍情况,对于复杂项目也能通过程序组合轻松搞定。
KTS-562R15道桥隧智能全站仪
今天,我们来揭秘道桥隧之星的桥梁功能模块,简称『桥梁之星』,同时本文将结合桥梁测量应用案例,带你直观体验一下桥梁之星。

   道桥隧智能全站仪
桥梁测量应用案例
桥梁之星提供桥梁墩台模块设计功能,输入相关参数后可自动计算出放样墩台坐标,根据计算坐标实施放样工作,全程引导式流程操作,简单易用。
广东省新屋大桥墩台桩基坐标计算
【图】| 现场 | 全站仪 | CAD |


全站仪界面显示


操作步骤

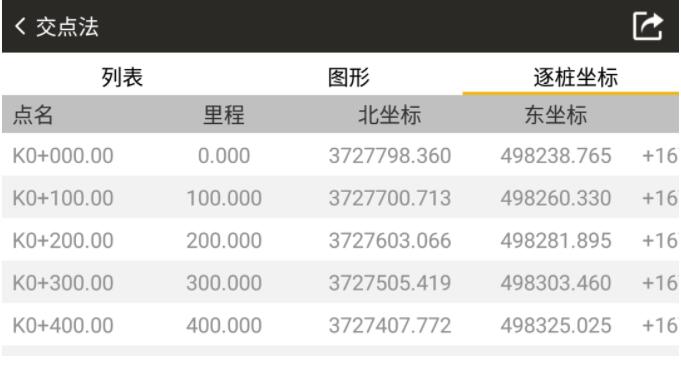

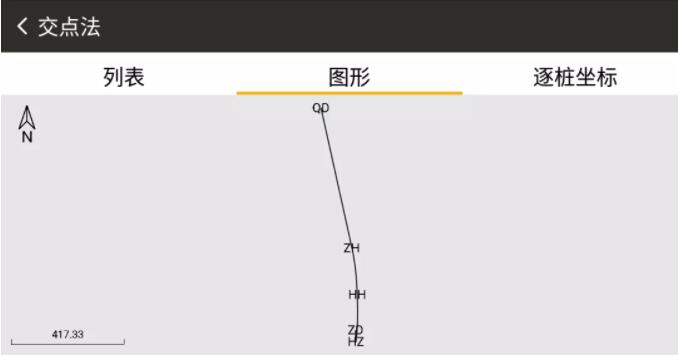

1、 进入道路设计程序,输入平纵曲线设计数据并自动计算出各里程中桩坐标.


2、 进入桥梁墩台设计程序,桥梁由若干个墩台组成,每个墩台使用墩台模板进行定义。输入各桩柱相对于桥梁中线的纵向和横向相对坐标。选择墩台模板,输入轴线桩号以及与轴线的角度和距离偏移量后,计算出放样桩基坐标实施放样。



3、 根据放样计算结果,选择需要放样的桩柱,根据罗盘指示以及软件的“前后”和“左右”参数项来实施放样工作。
