道路平曲线如何导入H5手簿

文章出处: 人气：发表时间：2021-12-12 10:13

道路平曲线搞不定？技术员教你一个好用的方法！

道路平曲线可以直接在电脑的SGO软件里面编辑，然后直接导入到H5手薄里面，这方法更方便、更快捷地导入测量参数。操作方法如下：

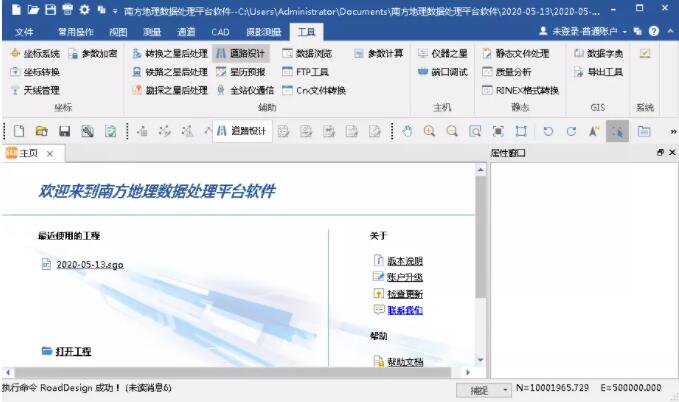

第一步，在电脑上安装南方地理数据软件SGO，点击工具菜单栏，选择道路设计。
道路平曲线如何导入H5手簿

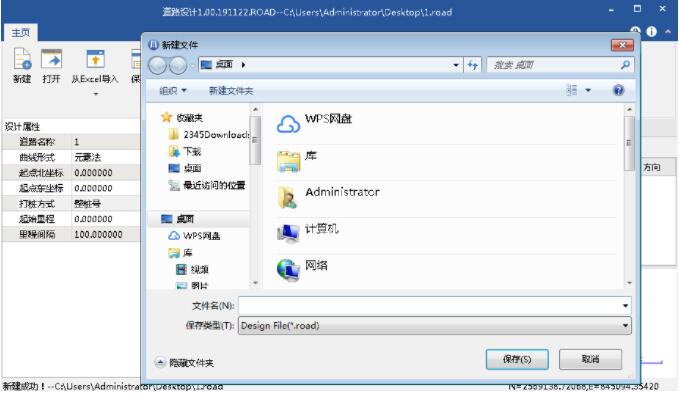

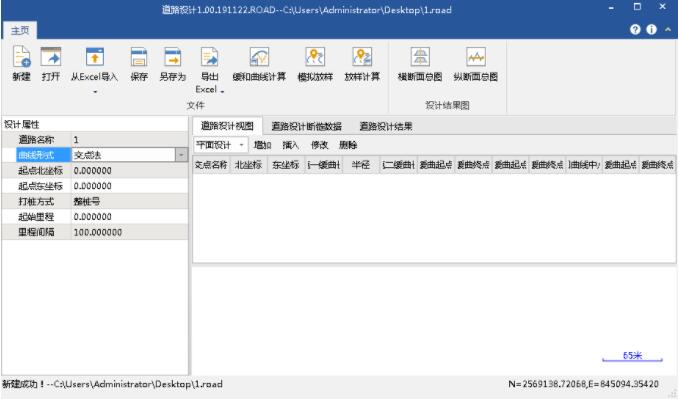

第二步，点击新建，输入一个工程名。
道路平曲线如何导入H5手簿

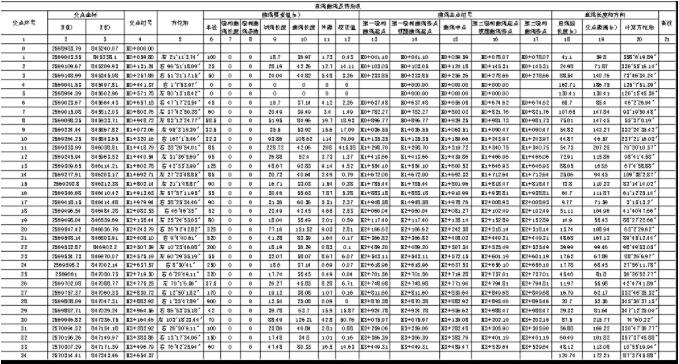

第三步，选择曲线输入的方法，有元素法、交点法、坐标法。根据图纸上面的曲线要素表输入一些必要的参数，一般情况选择交点法就可以。

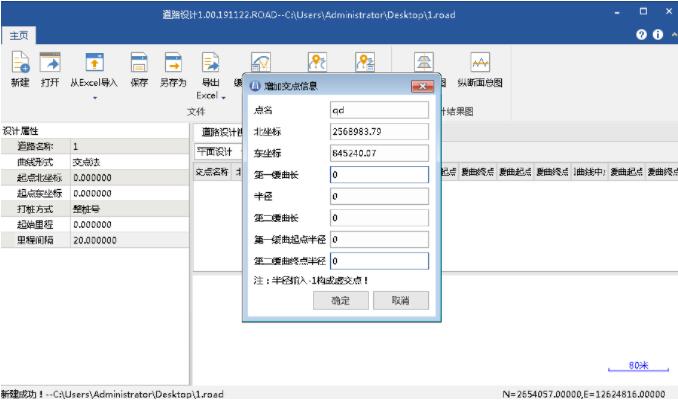

第四步，输入起点里程跟里程间隔（一般情况输入20）然后再点击增加，输入起点坐标。

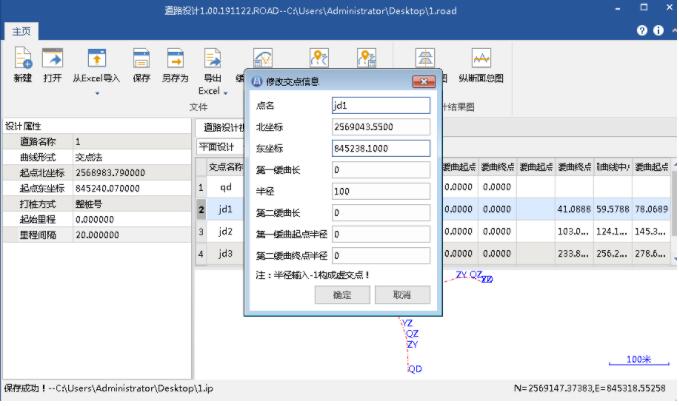

输入后面的交点坐标，交点坐标注意输入图纸上给的参数，如果给的有缓和曲线长度跟缓和曲线起点半径，终点半径的要依次输入。如下图的就只用输入交点坐标跟圆曲线的半径。

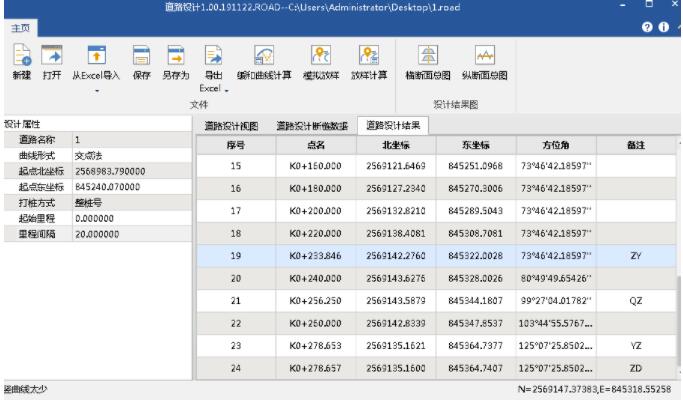

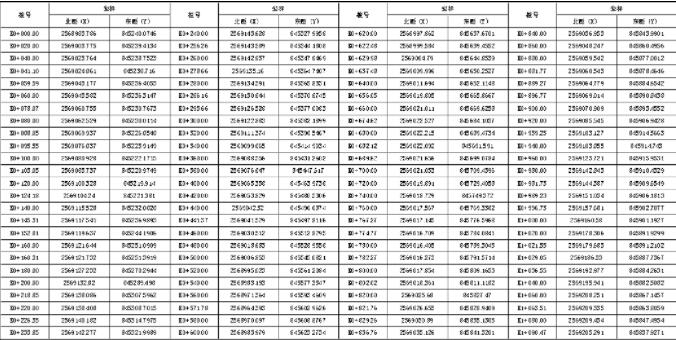

第五步，输完曲线要素之后，点击道路设计结果，查看点名坐标能否跟图纸上的对应得起来。

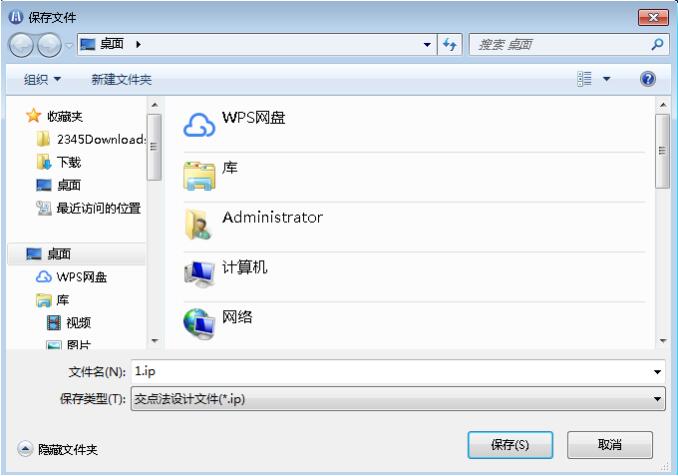

第六步，点名、坐标都能跟图纸上对应的起来之后，点击软件上方的另存为图标，输入文件名把保存类型修改为交点法设计文件ip的格式，点击确定。

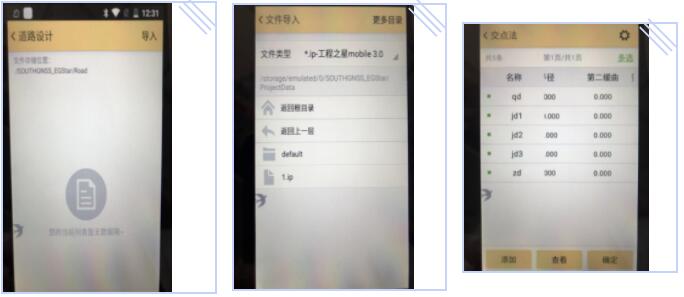

第七步，打开H5手簿，把道路设计文件复制进去，点击手簿的工程之星5.0软件，点击“输入”菜单栏，选择“道路设计”，导入选择文件类型为ip工程之星mobile3.0，找到道路文件，点击道路文件名。

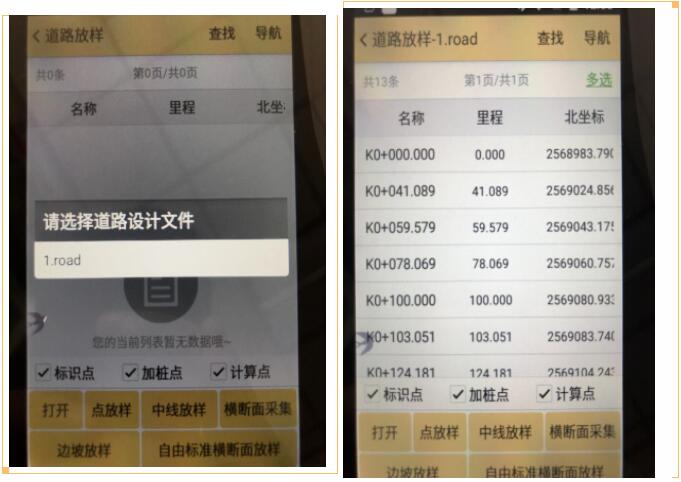

然后在测量道路放样中打开即可。

此文关键字：RTk常见问题
