KTS-562R15道桥隧智能全站仪 | 道路测量应用案例分享

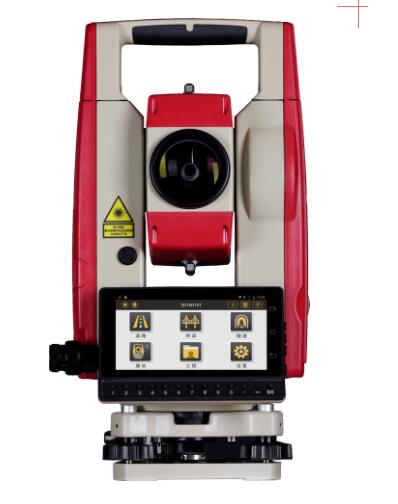

科力达运用安卓系统应用程序的可扩展性以及高性能,自主研发针对道路、桥梁、隧道施工测量的专业测量软件道桥隧之星,并将其搭载在智能全站仪中,即KTS-562R15道桥隧智能全站仪。
道桥隧之星内嵌针对道路、桥梁、隧道施工测量的多种方法,结合智能全站仪系统强大的计算能力,既可应对普遍情况,对于复杂项目也能通过程序组合轻松搞定。
科力达运用安卓系统应用程序的可扩展性以及高性能,自主研发针对道路、桥梁、隧道施工测量的专业测量软件道桥隧之星,并将其搭载在智能全站仪中,即KTS-562R15道桥隧智能全站仪。
道桥隧之星内嵌针对道路、桥梁、隧道施工测量的多种方法,结合智能全站仪系统强大的计算能力,既可应对普遍情况,对于复杂项目也能通过程序组合轻松搞定。
道桥隧之星软件特色
✦功能丰富全面而专业,专治道桥隧测量疑难杂症;
✦设计、放样、采集、出图表内外业工作高效集成,野外无纸化作业;
✦测量软件操作界面简洁明了,功能模块分区逻辑性强;
✦引导式流程操作,操作便捷,简单易用。
今天,我们来揭秘道桥隧之星的道路功能模块,简称『道路之星』,强大的功能轻松便捷解决您的道路难点,同时本文将结合道路测量应用案例,带你直观体验一下道路之星。
道路之星的优势

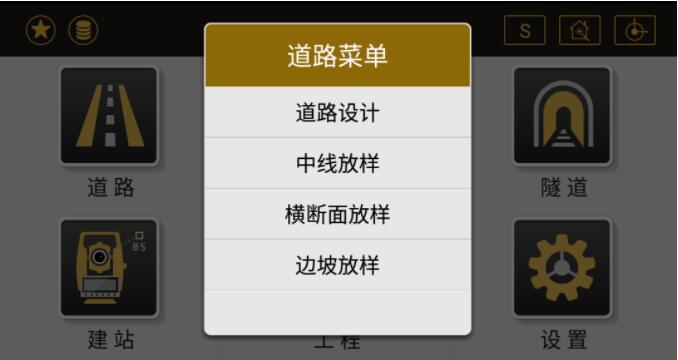

道路之星支持导入第三方设计文件,也支持道路设计参数自定义输入,包括平纵曲线、横断面、边坡、超高和加宽设计。图形放样包括中线、边坡和横断面放样。设计线型可视化图形显示,罗盘指示准确放样,高效便捷。
道路测量应用案例
道路之星应用于广东省仁化(湘粤界)至博罗高速公路TJ24标段Z线工程。
【图】| 现场 | 全站仪 | CAD
操作步骤

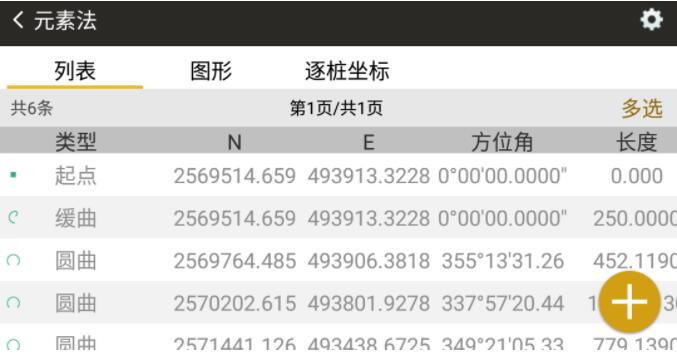

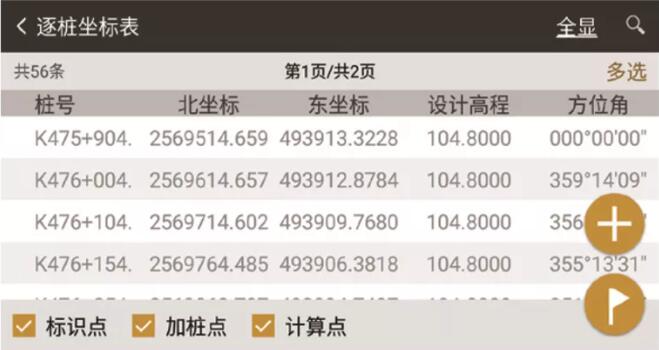

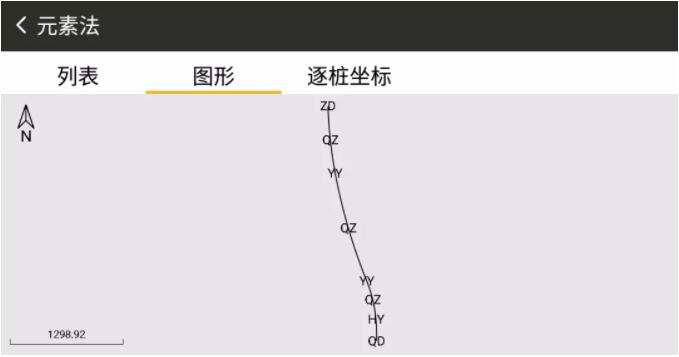

1、 根据设计文件输入平纵曲线设计数据。进入道路设计程序,可使用元素法、交点法或坐标法输入平曲线和纵曲线的设计数据,计算各里程中桩坐标。

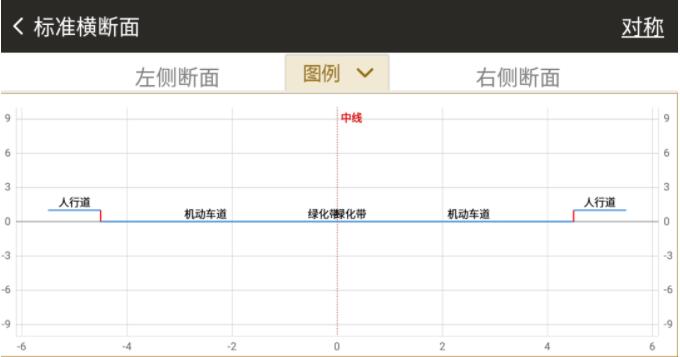

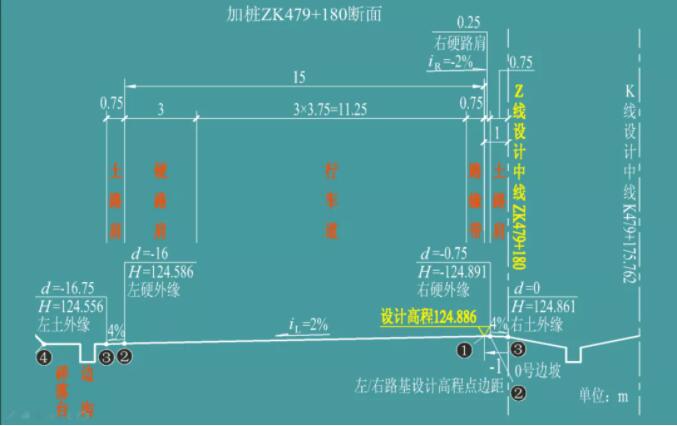

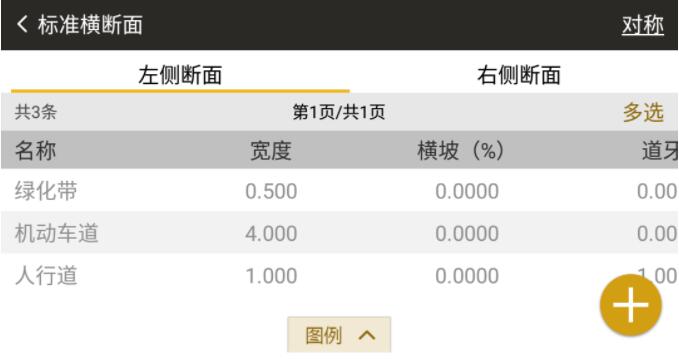

2、 进入横断面参数设计程序,输入路基断面设计数据。

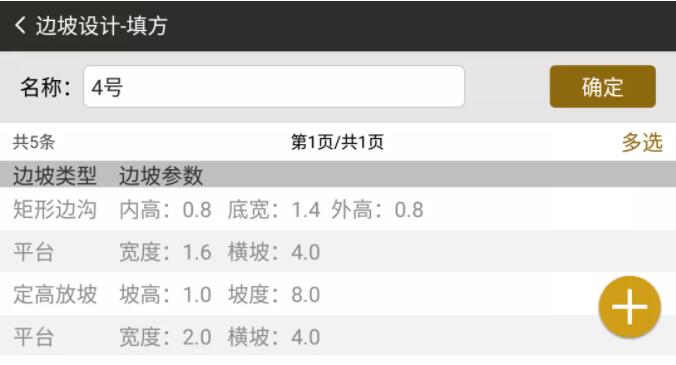

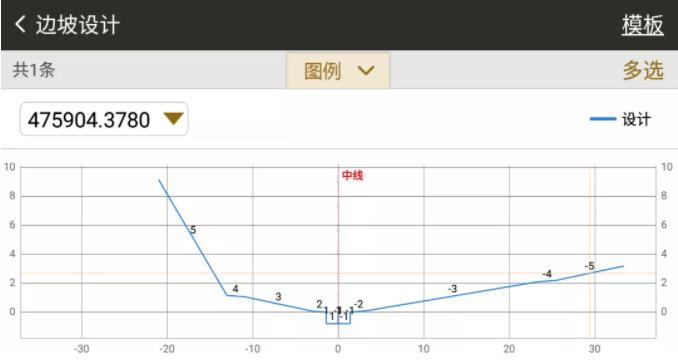

3、 进入边坡模板程序,先设计填挖方边坡模板,模板设置完成后进入边坡设计程序,根据模板设计左右边坡。

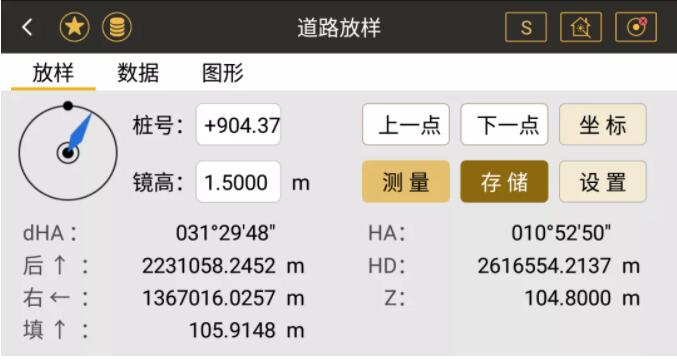

4、 平纵曲线、横断面、边坡、断链等设计数据输入完成后,放样中桩、路基横断面和边坡。
2、 进入横断面参数设计程序,输入路基断面设计数据。
3、 进入边坡模板程序,先设计填挖方边坡模板,模板设置完成后进入边坡设计程序,根据模板设计左右边坡。
4、 平纵曲线、横断面、边坡、断链等设计数据输入完成后,放样中桩、路基横断面和边坡。
